Россия Сегодня

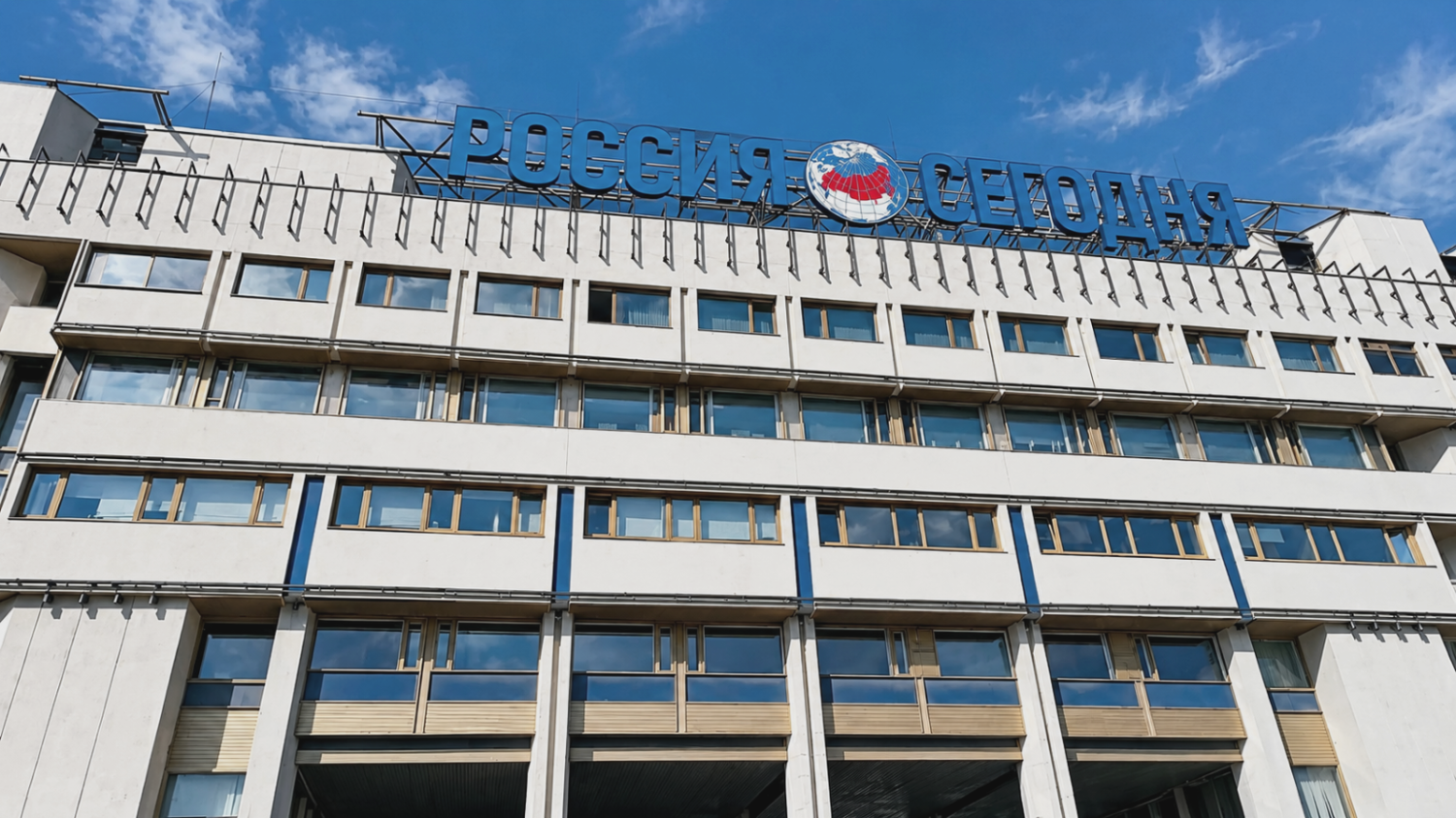

Объект работ расположен по адресу: г. Москва, Зубовский бульвар, д.4, стр. 1, и представляет собой многосекционное 7-8 этажное здание сложной формы. В наземной части секции здания разделены тремя внутренними дворами. Подземная часть представлена подвалом, расположенным под всей площадью здания, в том числе и под территорией внутренних дворов.

На указанном объекте уже производились наблюдения в рамках геотехнического мониторинга силами другой организации. Сотрудникам ООО «Лаборатория Экспертиз», согласно техническому заданию, предстояло:

• произвести технический осмотр существующих деформационных знаков в количестве 60 штук, 20 из которых установлены в подвале здания, а 40 штук по его периметру
• произвести технический осмотр пластинчатых маячков в количестве 20 штук
• произвести установку стенных знаков для наблюдения за кренами

Так же, как и в предыдущих циклах было необходимо определить отметки деформационных знаков, снять и провести анализ данных с пластинчатых маячков (щелемеров) и выполнить координирование стенных знаков для определения кренов.

В ходе рекогносцировки территорий, прилегающих к объекту, были обнаружены два существующих грунтовых репера, они удовлетворяли условиями расположения относительно объекта. Сотрудникам ООО «Лаборатория Экспертиз» был заложен дополнительный стенной репер, выполненный в виде забуренного в цоколь существующего здания и покрытого антикоррозийной эмалью анкера.

Большая часть осадочных марок была выполнена в виде забивных анкеров для установки болта диаметром 16мм. Перед установкой в несущих конструкциях здания проделываются отверстия, заполняются монтажным клеем, производится забивка анкеров. После установки, в отверстия анкеров вкручивается деталь для установки рейки. Такие осадочные марки имеют несколько преимуществ, например, они не привлекают к себе никакого внимания, и их очень сложно деформировать. Но, к сожалению, есть и недостатки – резьбовое соединение имеет небольшой люфт, а также необходимо уверенно и до конца вкручивать деталь для установки рейки. Бригада специалистов, выполняющая нивелирование по таким осадочным маркам должна находиться в постоянном внимании и контролировать действия друг друга.

Так же согласно техническому заданию нашими сотрудниками были установлены стенные знаки по периметру здания для наблюдения за кренами. В последствие на здание был установлен медиафасад, который на первый взгляд сильно ограничивал видимость стенных знаков, но для нас это не стало какой-то серьезной проблемой, так как в нашем арсенале имеются отличные приборы и аксессуары к ним. Переустановка стенных знаков не потребовалась.

Результат работы.

Результатом выполнения каждого цикла был технический отчет, который содержал в себе всю необходимую информацию, анализ наблюдений, необходимые фотографии, выводы и рекомендации.

Во время работы на данном объекте наши сотрудники приобрели для себя новый опыт работы с нестандартными осадочными марками, подобные осадочные марки применялись в дальнейшем на некоторых объектах.

В рамках сотрудничества заказчик всегда получал ответы на все интересующие его технические вопросы, в рамках геотехнического мониторинга мы всегда были открыты и рады общению. Заказчик остался доволен нашей работой. Мы в свою очередь получили удовлетворение от хорошо выполненной работы.
