Лазерное 3D сканирование зданий и сооружений

  • Облако точек
  • 2D-чертежи в DWG
  • BIM-модель (Revit, Archicad)
  • 3D-модель
  • Цифровая копия объекта
Цена
от 60 000 ₽
Сроки
по запросу

Лазерное сканирование позволяет быстро получить большое количество точных пространственных данных о геометрии объекта. Результатом съёмки является облако точек — цифровое представление видимых поверхностей здания, сооружения или отдельных конструкций. На его основе можно создавать обмерные чертежи, планы, фасады, разрезы, 3D-модели и BIM-модели.

Для заказчика главное преимущество технологии — возможность один раз детально зафиксировать существующую геометрию объекта и затем возвращаться к полученным данным в процессе проектирования, не организуя повторные выезды на площадку.

Что такое лазерное 3D-сканирование

В основе технологии — лазерный сканер, который измеряет расстояния до точек поверхности объекта, фиксируя при этом горизонтальные и вертикальные углы. Миллионы таких измерений формируют облако точек с точными пространственными координатами. Современные сканеры выполняют до нескольких миллионов измерений в секунду с точностью до 1–3 мм.

Сканирование может проводиться:

  • наземными стационарными сканерами — для максимальной детализации помещений, фасадов и сложных конструкций;
  • мобильными сканерами на транспортном средстве — для протяжённых линейных объектов и больших территорий;
  • воздушными сканерами (с дронов) — для труднодоступных участков, крыш и масштабных территорий.

Комбинация методов позволяет получать полные данные об объекте любой сложности.

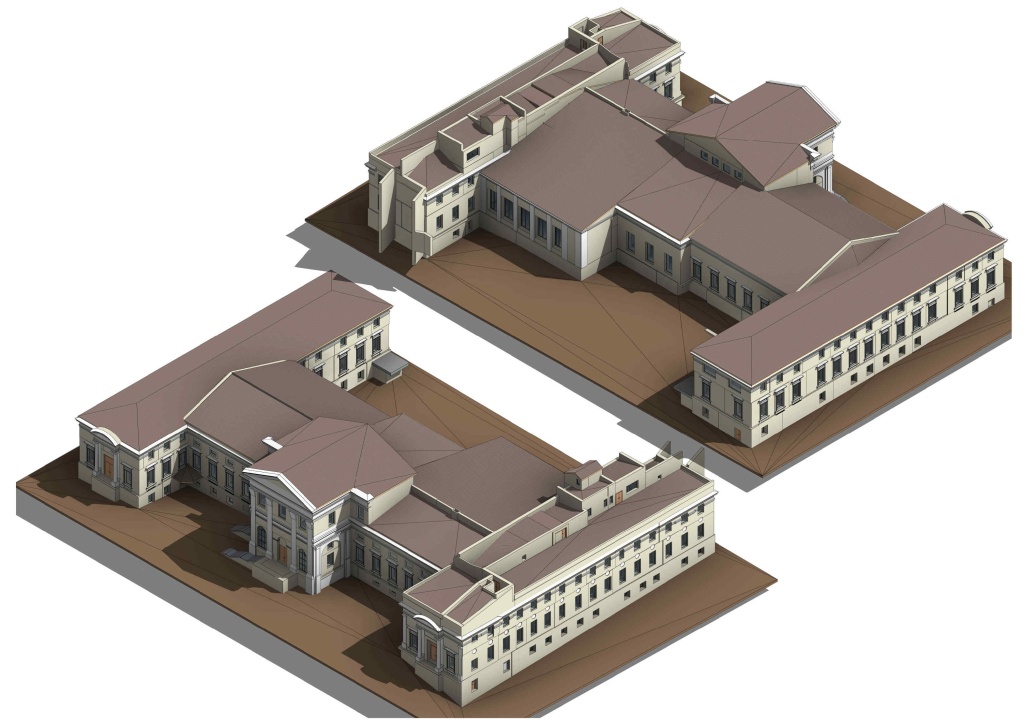

Лазерное 3D-сканирование объекта
Лазерное 3D-сканирование: миллионы измерений формируют облако точек с точными пространственными координатами

Когда особенно полезно лазерное сканирование

Данный метод эффективен:

  • при реконструкции зданий и сооружений;
  • для сложных исторических зданий и объектов культурного наследия;
  • при большом количестве помещений и необходимости быстро получить обмеры;
  • для фасадов сложной геометрии;
  • при обследовании промышленных объектов и инженерных сетей;
  • для фиксации существующих конструкций перед проектированием;
  • при создании BIM-модели существующего здания;
  • при сравнении фактической геометрии с проектной;
  • для подготовки обмерных чертежей;
  • когда повторный доступ на объект затруднён или невозможен.
Применение лазерного сканирования
Лазерное сканирование применяется для реконструкции, обмеров сложных фасадов и создания BIM-моделей

Что такое облако точек

Сканер измеряет положение большого количества точек на поверхностях окружающего пространства. После объединения отдельных станций (сканов) формируется единая пространственная модель — облако точек. В ней можно выполнять измерения уже после полевого этапа.

Это одно из главных преимуществ метода. При традиционных обмерах часть размеров определяется непосредственно на объекте. Если позже выяснится, что проектировщику нужен дополнительный размер, может потребоваться повторный выезд. При наличии качественного облака точек многие дополнительные размеры можно получить из уже собранных данных.

Какие материалы можно подготовить

В зависимости от технического задания результатом могут быть:

  • зарегистрированное облако точек (в форматах E57, RCP, LAS и др.);
  • поэтажные планы;
  • разрезы и сечения;
  • фасады и развёртки;
  • схемы конструкций;
  • 3D-модель;
  • BIM-модель;
  • цифровая геометрическая основа для проектирования.

Важно заранее определить, какой конечный продукт нужен заказчику: само облако точек и готовая BIM-модель — это разные объёмы работ.

Лазерное сканирование при реконструкции

На существующих зданиях реальная геометрия редко полностью совпадает с архивными чертежами. Могут отличаться:

  • положение стен;
  • размеры проёмов;
  • отметки и высоты помещений;
  • геометрия колонн;
  • положение коммуникаций;
  • конфигурация фасадов.

Сканирование помогает зафиксировать эти особенности до начала проектирования. Это снижает количество решений, основанных на условной или устаревшей геометрии, и уменьшает риск ошибок при реконструкции.

Лазерное сканирование при реконструкции
Фиксация фактической геометрии объекта до начала проектирования реконструкции

Сканирование не заменяет техническое обследование

Важно разделять две задачи. Лазерный сканер отлично фиксирует видимую геометрию поверхности, но не определяет автоматически:

  • прочность бетона;
  • состояние скрытой арматуры;
  • внутренние дефекты конструкции;
  • причину трещины;
  • несущую способность.

Поэтому при техническом обследовании сканирование является одним из инструментов. Оно даёт точную геометрию, а состояние материалов и конструкций определяется другими методами.

Контроль геометрии

Лазерное сканирование также позволяет анализировать пространственную форму объекта:

  • отклонения поверхностей;
  • положение отдельных элементов;
  • геометрию сложных конструкций;
  • взаимное расположение элементов.

При повторном сканировании возможно сравнение наборов данных, если методика и требуемая точность позволяют решать такую задачу.

Что получает заказчик

Основная ценность заключается в том, что существующий объект превращается в цифровой набор пространственных данных, с которым могут работать проектировщики и инженеры. Это особенно удобно в реконструкции, где точность исходной геометрии напрямую влияет на качество будущих решений.

Наш подход

До выезда мы определяем не только объект съёмки, но и требуемый конечный результат. Если заказчику нужны планы — плотность съёмки и обработка выстраиваются под планы. Если BIM-модель — заранее задаются необходимая детализация и структура результата. Так мы избегаем ситуации, когда данных собрано много, но они не соответствуют дальнейшей задаче.

Обсудим ваш проект?

Если вам нужна цифровая геометрия существующего здания, облако точек, обмерные чертежи или основа для BIM-модели, расскажите, как вы планируете использовать результат. Подберём технологию и состав выдаваемых материалов под дальнейшее проектирование.

Почему выбирают нас?

Можем приступить к работе уже завтра

Мы являемся конечным исполнителем, с четко выстроенными бизнес и технологическими процессами. Используем собственный автопарк.

Команда инженеров с опытом от 10 лет

В штате специалисты с высшим строительным образованием (НИУ МГСУ, НИУРГАУ-МСХА им. К.А. Тимирязева) и многолетним опытом реальной работы.

Реализовали более 600 проектов

От жилых зданий до уникальных и опасных сооружений.

Результат от облака точек до BIM-модели

Передаём результаты сканирования в удобном для проекта виде: DWG, BIM, 3D-модель или облако точек.

Сокращаем время на обмеры в 100+ раз

Быстро фиксируем геометрию объекта и получаем данные, к которым можно вернуться без повторных замеров на площадке.

Точность 1-3 мм

Получаем детальную геометрию объекта для проектирования, реконструкции и обследования.

Имеем все необходимые допуски и лицензии

Свидетельство о допуске к определенному виду или видам работ, которые оказывают влияние на безопасность объектов капитального строительства
Приложение к Свидетельству о допуске к определенному виду или видам работ, которые оказывают влияние на безопасность объектов капитального строительства.
Лицензия на производство маркшейдерских работ
Лицензия на осуществление деятельности по сохранению объектов культурного наследия
Лицензия на осуществление геодезической и картографической деятельности (стр. 1)
Лицензия на осуществление геодезической и картографической деятельности (стр. 2)
Выписка из реестра членов саморегулируемой организации о юр. лице, осуществляющем подготовку проектной документации
Выписка из реестра членов саморегулируемой организации о юр. лице, выполняющем инженерные изыскания

Посмотрите наши проекты

ЖК «Давыдковская 10»
ЖК «Давыдковская 10»
  • Заказчик:
  • СУ-555
  • Адрес объекта:
  • г. Москва, ул. Давыдковская, 10
  • Услуги:
  • Лазерное сканирование

О проекте

Для жилых домов застройщика СУ-555 в Москве выполнен комплекс работ по лазерному сканированию. Работы проводились на пяти участках и включали полевой этап, обработку полученных данных и последующую подготовку чертежей.

Выполняемые работы

Полевые работы:

  • рекогносцировка объектов;

  • проведение измерительно-полевых работ;

  • лазерное сканирование объектов.

Обработка результатов сканирования:

  • выгрузка полевых данных;

  • сшивка и уравнивание станций;

  • создание облака точек в формате RCP для последующей камеральной обработки.

Камеральные работы:

  • обработка полученного облака точек;

  • отрисовка и оформление чертежей;

  • проставление отметок и размеров;

  • подготовка необходимых разрезов.

Итог проекта

Полученные в ходе лазерного сканирования данные последовательно обрабатывались – от сшивки отдельных станций до формирования единого облака точек и подготовки чертежей.



Подробнее

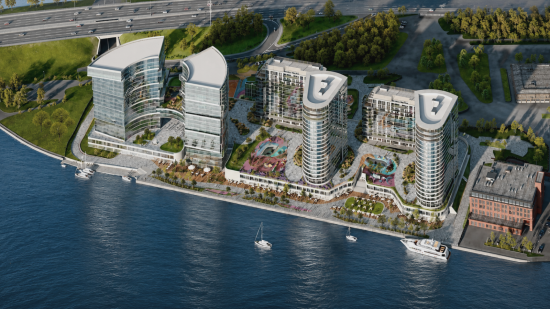

БЦ Атлантик Офис
БЦ Атлантик Офис
  • Заказчик:
  • ООО "Тверская"
  • Адрес объекта:
  • г. Москва, ул. Можайский Вал д.8 корпус А
  • Услуги:
  • Техническое обследование

О проекте

Для административного здания на улице Можайский Вал специалисты компании выполнили комплексное техническое обследование строительных конструкций. Работы проводились поэтапно и включали изучение исходной документации, детальное обследование здания и подготовку технического заключения с оценкой его фактического состояния.

Выполняемые работы

Подготовительный этап:

  • изучение архивной, проектной и исходной документации;

  • определение конструктивной схемы здания;

  • визуальное обследование строительных конструкций;

  • разработка программы обследования.

Визуально-инструментальное обследование:

  • обследование фундаментов, стен, колонн, перекрытий, покрытия и фасадов;

  • фотофиксация и составление ведомостей выявленных дефектов;

  • определение прогибов, кренов, трещин и других характерных деформаций;

  • проверка геометрических параметров конструкций;

  • выполнение обмерных работ;

  • 3D-сканирование внутренних конструкций здания с подготовкой цифровой модели и поэтажных планов;

  • определение прочностных характеристик строительных конструкций неразрушающими методами;

  • определение параметров армирования и толщины защитного слоя;

  • выполнение выборочных вскрытий конструкций для определения их состава.

Камеральная обработка:

  • обработка результатов обследования;

  • подготовка схем и ведомостей дефектов;

  • создание расчетной модели здания и выполнение поверочных расчетов несущих конструкций;

  • анализ причин возникновения дефектов;

  • разработка рекомендаций по их устранению и возможности размещения дополнительного технологического оборудования;

  • подготовка технического отчета.

Особенности проекта

Одной из особенностей проекта стало применение 3D-сканирования внутренних конструкций и создание пространственной цифровой модели здания, которая использовалась при выполнении расчетов и анализе технического состояния объекта.

Итог проекта

По результатам обследования заказчику было передано техническое заключение с оценкой состояния строительных конструкций, результатами поверочных расчетов и рекомендациями по дальнейшей эксплуатации здания.



Подробнее

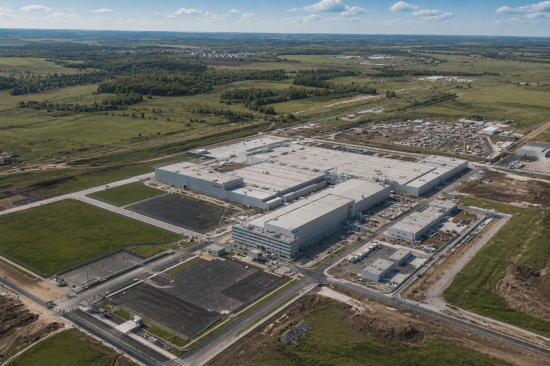

Завод по производству легковых автомобилей
Завод по производству легковых автомобилей
  • Заказчик:
  • ООО «КитайСтройМаш».
  • Адрес объекта:
  • Территория технопарка «Узловая»
  • Услуги:
  • Техническое обследование

О проекте

На территории завода по производству легковых автомобилей в технопарке «Узловая» выполнялось техническое обследование строительных конструкций. Поводом для проведения работ стало появление трещин в конструкциях здания и необходимость определить причины их образования, оценить текущее техническое состояние объекта и организовать дальнейший контроль за развитием деформаций.

Выполняемые работы

Техническое обследование здания:

  • визуально-инструментальное обследование строительных конструкций;

  • фиксация и описание выявленных дефектов;

  • определение причин образования трещин;

  • проверка геометрических параметров конструкций;

  • определение характеристик армирования и прочности материалов;

  • сопоставление фактического состояния конструкций с проектной документацией.

Мониторинг деформаций:

  • установка пластинчатых деформационных маяков;

  • организация наблюдений за развитием трещин;

  • подготовка рекомендаций по дальнейшему мониторингу.

Что получил заказчик

  • техническое заключение о состоянии строительных конструкций;

  • информацию о причинах возникновения дефектов;

  • рекомендации по дальнейшей эксплуатации объекта и контролю состояния конструкций.

Итог проекта

По результатам обследования заказчику было передано техническое заключение с оценкой состояния строительных конструкций, описанием выявленных дефектов и рекомендациями по дальнейшему контролю за развитием деформаций.



Подробнее

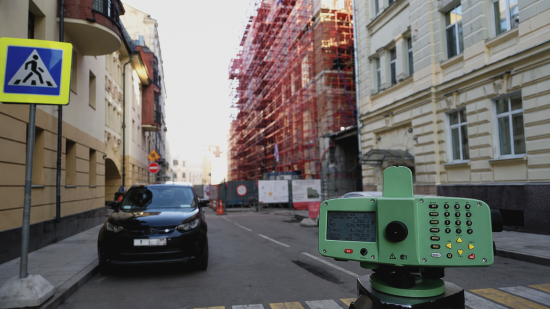

ЖК Малая Никитская
ЖК Малая Никитская
  • Заказчик:
  • ООО "Монолит"
  • Адрес объекта:
  • г. Москва, ЦАО, Малая Никитская улица, вл. 29, 31
  • Услуги:
  • Техническое обследование

О проекте

В рамках проекта строительства многоквартирного жилого дома с помещениями свободного назначения и подземной автостоянкой специалисты компании выполнили техническое обследование существующей застройки на Малой и Большой Никитской улицах. Работы охватывали как здания, подлежащие сносу, так и объекты, расположенные в зоне влияния нового строительства.

Выполняемые работы

Для объектов, подлежащих сносу:

  • изучение объемно-планировочных и конструктивных решений;

  • сбор и анализ проектно-технической, исполнительной и изыскательской документации;

  • выполнение обмерных работ и подготовка чертежей;

  • визуальное обследование с фотофиксацией и составлением ведомости дефектов;

  • инструментальное определение параметров выявленных дефектов и повреждений;

  • проходка шурфов ниже подошвы фундаментов;

  • отбор образцов грунта для лабораторных испытаний;

  • определение фактической прочности материалов несущих конструкций;

  • вскрытие отдельных узлов для определения армирования и характера соединений;

  • оценка технического состояния;

  • разработка рекомендаций по демонтажу с ведомостью объемов материалов.

Для зданий в зоне влияния строительства:

  • сбор и анализ технической документации, включая сведения о предыдущих реконструкциях и ремонтах;

  • выполнение обмерных работ и геодезической съемки фасадов;

  • визуальное и инструментальное обследование конструкций;

  • проходка шурфов и обследование фундаментов;

  • отбор образцов грунта;

  • определение фактических прочностных характеристик материалов неразрушающими методами;

  • вскрытие несущих конструкций и узлов;

  • выполнение поверочных расчетов с учетом выявленных дефектов и фактических характеристик конструкций;

  • определение допустимых нагрузок и запасов несущей способности;

  • оценка технического состояния;

  • разработка рекомендаций по дальнейшей эксплуатации и усилению конструкций при необходимости.

Особенности проекта

В рамках одного проекта применялись разные программы обследования: для зданий, подлежащих демонтажу, и для существующей застройки в зоне влияния будущего строительства. Это позволило получить необходимый объем данных с учетом дальнейшей судьбы каждого объекта.

Итог проекта

По результатам работ подготовлены технические заключения с оценкой состояния обследованных объектов, результатами инструментальных исследований и рекомендациями в соответствии с поставленными задачами.



Подробнее

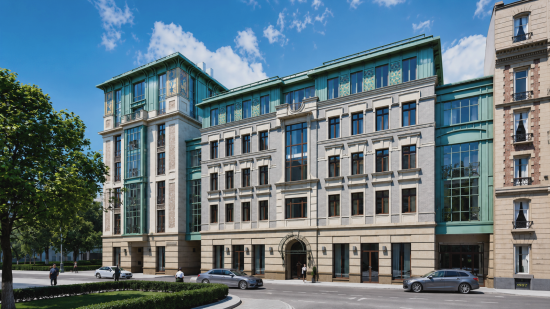

Офисно-деловой центр
Офисно-деловой центр
  • Заказчик:
  • ООО «Доходный Дом»
  • Адрес объекта:
  • г. Москва, улица Ижорская дом 13/19 корпус 10
  • Услуги:
  • Техническое обследование

Цель работ:

Определение фактического технического состояния строительных конструкций объекта, выявление возможных дефектов и отклонений, а также оценка соответствия выполненных строительно-монтажных работ требованиям действующей нормативной и проектной документации.

Выполненные работы:

  • визуальное обследование строительных конструкций и отдельных элементов объекта;
  • выявление и фиксация дефектов, повреждений и видимых отклонений;
  • инструментальное обследование строительных конструкций;
  • анализ проектной и технической документации;
  • выполнение поверочных расчетов для оценки надежности и несущей способности конструкций;
  • сопоставление фактического состояния объекта с требованиями нормативной и проектной документации.

Итог:

По результатам выполненных работ заказчику была предоставлена объективная и обоснованная информация о фактическом техническом состоянии строительных конструкций объекта. Специалисты оценили текущее состояние конструкций, проверили основные конструктивные решения и определили соответствие выполненных работ требованиям действующей нормативной и проектной документации.

Полученные результаты позволяют заказчику принимать дальнейшие технические и организационные решения на основании фактических данных о состоянии объекта.

Подробнее
БЦ Аквамарин-2
БЦ Аквамарин-2
  • Заказчик:
  • ООО "ТЕНЕКС УАЗ"
  • Адрес объекта:
  • г. Москва, Озерковская набережная, д. 28, стр. 3
  • Услуги:
  • Техническое обследование

О проекте

Для административно-офисного здания на Озерковской набережной выполнен комплекс работ по техническому обследованию и геотехническому мониторингу. Проект был реализован в три этапа – от подготовки и обследования конструкций до последующего мониторинга технического состояния здания.

Выполняемые работы

I этап – подготовка:

  • подготовка к проведению обследования;

  • подготовка к организации последующего мониторинга объекта.

II этап – техническое обследование:

  • предварительное визуальное обследование;

  • детальное инструментальное обследование основных строительных конструкций;

  • оценка технического состояния конструкций;

  • определение категории технического состояния основных строительных конструкций;

  • определение категории технического состояния здания в целом.

III этап – геотехнический мониторинг:

  • проведение мониторинга строительных конструкций здания.

Организация работ

Последовательность этапов позволила сначала определить фактическое техническое состояние здания, а затем перейти к наблюдениям за ним в рамках геотехнического мониторинга.

Итог проекта

По результатам комплекса работ получена оценка технического состояния основных строительных конструкций и здания в целом, после чего организован мониторинг его дальнейшего состояния.



Подробнее

Стоимость услуг

Лазерное 3D-сканирование здания или сооружения
от 60 000 ₽
Лазерное сканирование помещений
от 60 000 ₽
Лазерное сканирование фасадов
от 70 000 ₽
Лазерное сканирование промышленных объектов и сложных конструкций
от 90 000 ₽
Подготовка очищенного и зарегистрированного облака точек
от 30 000 ₽
Подготовка обмерных 2D-чертежей по облаку точек
от 100 ₽/м²
Создание BIM 3D-модели по результатам сканирования
от 150 ₽/м²
Анализ отклонений конструкций от проектной геометрии
от 70 ₽/м²
ООО «ПИК-УПРАВЛЯЮЩАЯ КОМПАНИЯ»
Власов С. Е.
Генеральный директор
МГТУ им. Н. Э. Баумана
Шахвердов О. Л.
Проректор по хоз. работе и кап. строительству
Центральный банк Российской Федерации
Панкратов О. Е.
Зам. начальника-директор дирекции
АУ «Арена Химки»
Евтушенко В. А.
Главный инженер
МГУ им М. В. Ломоносова
Бирюков А.П.
Проректор МГУ
Дворец «Ласточкино Гнездо» Крым
Алымчев И. Н.
Директор
SINOMA - завод HAVAL
Шарапов К. В.
Главный инженер
АО «ГК «ОСНОВА»
Попов Е. В.
Генеральный директор

Этапы работы

Запрос коммерческого предложения
1
Изучаем исходные данные по объекту, уточняем цели сканирования, требуемую точность, зоны работ и формат итоговых материалов. Получите коммерческое предложение или бесплатную консультацию с нашим техническим специалистом удобным способом:
Согласование и заключение договора
2
Согласовываем объем сканирования, зоны работ, сроки выезда, требования к результату и формат передачи данных. Заключаем договор на выполнение лазерного сканирования.
Подготовка к работам
3
Определяем точки установки сканера, маршрут работ, требования к точности измерений и порядок фиксации сложных или труднодоступных зон объекта.
Лазерное сканирование объекта
4
Выполняем полевую съемку с применением лазерного сканера. Получаем высокоточное облако точек, отражающее фактическую геометрию здания, сооружения или отдельных конструкций.
Контроль полноты съемки
5
Проверяем полноту полученных данных, наличие перекрытий между сканами и качество фиксации сложных участков объекта. При необходимости выполняем дополнительные сканы, чтобы исключить пропуски в облаке точек.
Обработка данных
6
Регистрируем и объединяем облака точек, очищаем данные от лишних элементов и подготавливаем цифровую модель объекта для дальнейшего использования.
Подготовка итоговых материалов
7
Передаем облако точек, чертежи, 3D-модель или другую документацию в согласованном формате. При необходимости готовим материалы для проектирования, обследования, реконструкции или контроля отклонений.

Получите КП за 1 рабочий день

Рассчитаем стоимость и сроки работ по вашему объекту

Имя
Номер телефона *
Email
Комментарий
Прикрепите ТЗ и/или другие документы
Загрузите файлы Объем вложений больше 10 МБ
Нажмите, чтобы загрузить файл
любой формат до 10 МБ

Вопросы и ответы

Лазерное сканирование - это технология получения точной трехмерной модели объекта в виде облака точек. Она фиксирует фактическую геометрию здания, конструкций, помещений, фасадов, инженерных систем или строительной площадки.
Оно применяется для обмеров, обследования, проектирования реконструкции, контроля геометрии, создания BIM-моделей, исполнительной съемки и выявления отклонений от проектных решений.
Сканирование быстрее фиксирует сложную геометрию, снижает риск пропуска размеров и позволяет вернуться к данным без повторного выезда на объект. Особенно полезно на сложных, больших или насыщенных инженерными системами объектах.
В зависимости от задачи заказчик получает облако точек, обмерные чертежи, планы, разрезы, фасады, 3D-модель, BIM-модель или отчет по отклонениям.
Точность зависит от оборудования, расстояния до объекта, количества станций, условий съемки и качества обработки облака точек. Для проектных и обмерных задач точность обычно задается заранее, чтобы результат соответствовал цели работ.
Да, если съемка выполнена с нужной точностью и есть с чем сравнивать результат: проектной моделью, предыдущим сканированием или расчетной геометрией. Так можно выявлять отклонения стен, колонн, перекрытий, фасадов и других элементов.
