Вибромониторинг позволяет определить фактический уровень динамического воздействия на здания и сооружения при строительстве, демонтаже, работе техники, движении транспорта и других источниках вибрации.
Его задача — не просто зарегистрировать наличие колебаний. Важно понять, какой уровень воздействия получает контролируемый объект, как он изменяется во времени и не приближается ли к установленным для конкретной задачи критериям.
Особенно актуален вибромониторинг в плотной городской застройке, где забивка свай, вибропогружение шпунта, демонтаж или работа тяжелой техники могут происходить в непосредственной близости от существующих домов, объектов культурного наследия, инженерной инфраструктуры и других чувствительных сооружений.
Для заказчика это инструмент управления риском: измерения позволяют контролировать фактическое воздействие непосредственно во время производства работ и, если необходимо, своевременно корректировать технологический режим.
В «Лаборатории Экспертиз» мы рассматриваем вибромониторинг как часть общего контроля объекта. Поэтому перед началом измерений важно понять источник вибрации, состояние контролируемого сооружения, расстояние до него, характер работ и критерии, с которыми необходимо сопоставлять результаты.
Когда необходим вибромониторинг
Забивка свай
Ударное погружение свай создает динамические воздействия, которые распространяются через грунтовый массив. Если работы ведутся рядом с существующими зданиями, сооружениями или инженерными объектами, необходимо понимать фактический уровень вибрации непосредственно в зоне контроля.
Мониторинг позволяет фиксировать воздействие во время производства работ и оценивать, как оно меняется при приближении техники к контролируемому объекту.
Вибропогружение шпунта
При устройстве шпунтового ограждения динамическое воздействие может передаваться на окружающую застройку через грунт. На практике значение имеет не только сам факт применения вибропогружателя, но и расстояние до соседнего объекта, грунтовые условия, техническое состояние здания и режим работы оборудования.
Измерения позволяют перейти от предположения «вибрация может влиять» к фактическим данным.
Демонтаж зданий и конструкций
Работа гидромолотов, разрушение конструкций и падение демонтируемых элементов могут создавать кратковременные импульсные воздействия. Если рядом располагаются эксплуатируемые здания или ответственные сооружения, вибромониторинг позволяет контролировать наиболее интенсивные этапы демонтажа.
Работа строительной техники
Источниками вибрации могут быть:
- виброкатки;
- гидромолоты;
- буровое оборудование;
- дробильные установки;
- тяжелая строительная техника;
- другое технологическое оборудование.
В зависимости от режима работы воздействие может быть кратковременным, периодическим или продолжительным.
Транспорт и метрополитен
Движение автомобильного и рельсового транспорта также создает колебания, которые могут передаваться через грунт и конструкции. Измерения применяются при оценке существующего воздействия или при необходимости определить изменение вибрационной обстановки после строительства, реконструкции или ввода нового оборудования.
Промышленное оборудование
На действующих предприятиях источниками динамического воздействия могут выступать станки, турбины, насосное, вентиляционное и другое технологическое оборудование. Вибрационные измерения позволяют оценивать воздействие оборудования на строительные конструкции и окружающие сооружения.
Что именно измеряет вибромониторинг
В зависимости от задачи при вибрационных измерениях могут контролироваться:
- виброскорость;
- виброускорение;
- виброперемещение;
- частотные характеристики;
- максимальные и пиковые значения;
- изменение параметров во времени.
Выбор контролируемого параметра зависит от цели измерений и нормативных требований.
Важно понимать, что универсального значения вибрации, одинаково допустимого для всех зданий и всех ситуаций, не существует. При оценке учитываются тип объекта, характер воздействия, продолжительность, техническое состояние сооружения, требования проектной документации и применимых нормативов.
Поэтому корректный вибромониторинг начинается не с установки датчика, а с определения того, что и относительно каких критериев необходимо контролировать.
Почему вибрацию нельзя оценивать «на глаз»
Человек может хорошо ощущать вибрацию, которая при этом не представляет опасности для конструкции. И наоборот, субъективно незначительное воздействие может требовать инструментальной оценки, если речь идет о ветхом или чувствительном сооружении.
Поэтому ощущения людей и визуальное наблюдение не заменяют инструментальных измерений. Датчик фиксирует фактические параметры воздействия, после чего результаты можно сопоставить с установленными критериями.
Это позволяет заказчику принимать решения не на основании жалоб, предположений или субъективного восприятия, а на основании измеренных данных.
Контроль вибраций при строительстве рядом с существующими зданиями
Наиболее востребованная задача вибромониторинга — контроль окружающей застройки во время производства динамических работ. Например, между строительной техникой и существующим зданием находится грунтовый массив, через который распространяются колебания.
При этом фактический отклик здания зависит от большого количества факторов:
- вида строительной техники;
- режима ее работы;
- расстояния до здания;
- свойств грунтов;
- типа фундамента;
- конструктивной схемы объекта;
- технического состояния здания;
- характера и продолжительности воздействия.
Поэтому расчетное или предполагаемое воздействие целесообразно подтверждать фактическими измерениями в контролируемой точке. Для руководителя строительства это дает возможность понимать, как именно выполняемые работы воздействуют на соседний объект в данный момент.
Вибромониторинг объектов культурного наследия и исторических зданий
Исторические здания требуют особенно внимательного подхода. У них могут присутствовать существующие трещины, ослабленные участки кладки, неоднородные фундаменты и другие особенности, которые необходимо учитывать при оценке внешних воздействий.
Поэтому при строительстве или демонтаже рядом с объектом культурного наследия вибрационный контроль желательно рассматривать совместно с фиксацией исходного состояния конструкций и другими видами геотехнического мониторинга.
Так можно контролировать одновременно:
- фактическое динамическое воздействие;
- состояние существующих дефектов;
- раскрытие трещин;
- осадки и другие деформационные параметры.
Это дает более полное понимание реакции объекта, чем один изолированный вид измерений.
Разовые измерения или непрерывный мониторинг
Режим контроля зависит от характера работ.
Разовые измерения
Подходят, когда необходимо оценить определенный технологический процесс или наиболее неблагоприятный этап. Например:
- забивку ближайших к зданию свай;
- работу конкретной единицы техники;
- вибропогружение шпунта на определенном участке;
- демонтаж наиболее массивных конструкций.
Такие измерения позволяют определить фактический уровень воздействия в заданном режиме работы.

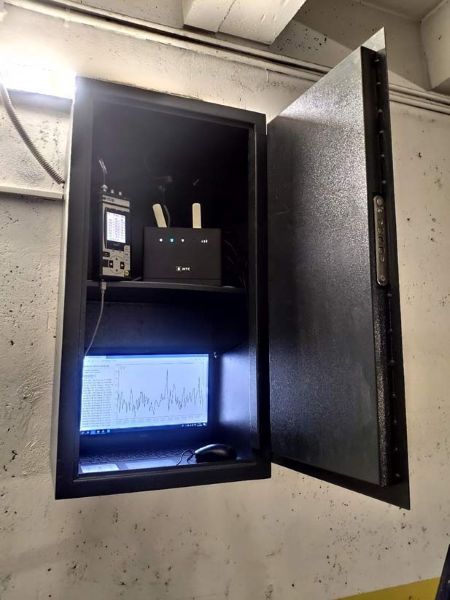

Продолжительный или автоматизированный мониторинг
Необходим, когда источник работает длительное время или важно не пропустить кратковременное пиковое воздействие. Система может непрерывно регистрировать параметры вибрации и отслеживать их изменение. Для сложных и ответственных объектов такой подход позволяет контролировать воздействие не только во время присутствия специалиста, но и на протяжении всего заданного периода.
Как вибромониторинг помогает управлять строительными работами
Наиболее полезный сценарий — когда измерения выполняются непосредственно во время динамических операций. Тогда можно сопоставить уровень воздействия с конкретными действиями на площадке:
- работой определенной техники;
- интенсивностью погружения;
- расстоянием до контролируемого здания;
- конкретным этапом демонтажа;
- изменением технологии производства работ.
Если контролируемые показатели приближаются к установленным критериям, строительная команда получает основание для анализа и корректировки режима работ. Таким образом, вибромониторинг может работать не только как постфактум-контроль, но и как оперативный инструмент управления динамическим воздействием.
Нормативные требования
Для оценки вибрационного воздействия на конструкции зданий применяется ГОСТ Р 52892-2007 «Вибрация и удар. Вибрация зданий. Измерение вибрации и оценка ее воздействия на конструкцию».
Стандарт распространяется в том числе на техногенную вибрацию, передаваемую через грунт при строительных работах, разработке полезных ископаемых и движении транспорта. Он устанавливает подходы к измерению вибрации и оценке ее воздействия на конструкции зданий.
При проведении геотехнического мониторинга дополнительно учитываются требования проектной документации, программы мониторинга и нормативов, применимых к конкретному объекту. Поэтому корректнее говорить не о едином «допустимом уровне для всех зданий», а о контролируемых значениях, определенных для конкретной задачи и объекта.
Вибромониторинг как часть геотехнического мониторинга
Вибрация — только один из факторов, способных влиять на состояние объекта. Поэтому в сложных проектах вибромониторинг может выполняться вместе с:
- геодезическими наблюдениями;
- контролем осадок;
- мониторингом кренов;
- наблюдением за раскрытием трещин;
- инклинометрией;
- контролем состояния окружающей застройки;
- другими видами геотехнического мониторинга.
Это особенно важно, если необходимо понять не только величину внешнего воздействия, но и реакцию здания на него. Например, датчики фиксируют интенсивность вибрации, а геодезические и деформационные наблюдения показывают, возникают ли при этом изменения положения конструкций.
Что получает заказчик
По результатам вибромониторинга заказчик получает фактические данные о динамическом воздействии на контролируемый объект. В зависимости от задачи результаты могут включать:
- зарегистрированные значения вибрационных параметров;
- время возникновения воздействий;
- максимальные значения;
- графики изменения параметров;
- данные по отдельным периодам работы техники;
- сопоставление измерений с установленными критериями;
- выводы по результатам наблюдений;
- техническую отчетную документацию.
Главная ценность — возможность связать результат с реальным процессом на объекте. Не просто «зафиксирована вибрация», а: когда она возникла; при каких работах; какой величины достигла; как изменялась; требует ли ситуация дополнительного внимания.
Наш подход к вибромониторингу
Мы не рассматриваем хороший вибромониторинг как установку одного датчика в произвольной точке. До начала измерений необходимо определить:
- что является источником воздействия?
- какой объект необходимо защитить?
- где корректно установить точки контроля?
- какие параметры измерять?
- нужен разовый замер или непрерывное наблюдение?
- с какими критериями будут сравниваться результаты?
Только после этого система мониторинга дает заказчику действительно полезные данные.
Если воздействие находится в контролируемых пределах — измерения должны это подтвердить. Если появляется неблагоприятная динамика — информация должна поступить тогда, когда строительная команда еще может проанализировать ситуацию и скорректировать дальнейшие действия.
Именно в этом мы видим ценность вибромониторинга: не просто фиксировать колебания, а помогать контролировать динамические риски на объекте.
